آیا در مدل‌سازی BIM به LOD 400 نیاز است؟

در این مقاله، ما می‌خواهیم در مورد یک بحث بسیار متداول که در شروع پروژه BIM حاکم است بحث کنیم. آیا واقعاً به LOD 400 نیاز داریم؟

کارفرمایان (همراه با نماینده مالک) معمولاً همه چیز را در بالاترین سطح جزئیات ممکن درخواست می‌کنند. آن‌ها از پیمانکاران BIM انتظار دارند که هر مهره و پیچ مرتبط با پروژه را مدل‌سازی و تجسم کنند. مزیت واقعی سطح جزئیات بیشتر، دستیابی به سطح ارتباط، هماهنگی و همکاری است که شانس اتمام پروژه را در زمان و با بودجه تعیین شده افزایش می‌دهد. با این حال، موفقیت پروژه بستگی به هزینه و منابع مرتبط با آن دارد. مدل‌سازی در سطوح بالاتر هزینه‌ها و زمان مدل‌سازی را افزایش می‌دهد و این می‌تواند بر بهره‌وری پروژه تأثیر بگذارد.

ایجاد تعادل بین سطوح مختلف جزئیات (LOD) بسیار مهم است. هنگامی که ما در مورد مدل BIM صحبت می‌کنیم، بدیهی است که تفاوت روشنی در چرایی قرار دادن عناصر در مدل وجود دارد. برخی از عناصر به منظور هماهنگی بین بخش‌های مختلف ضروری هستند، در حالی که برخی از عناصر بصورت پیش‌ساخته هستند و در هماهنگی بین بخش‌های مختلف نقشی ایفا نمی‌کنند. از این‌رو بین این دو رویکرد تفاوت وجود دارد. نکته اصلی در انتخاب سطح جزئیات شناسایی تجهیزاتی است که بین بخش‌های مختلف پروژه جهت هماهنگی ضروری است.

بعنوان مثال منطقی است که در طراحی قلاب‌ها و آویزهای تاسیسات از LOD 400 استفاده شود. اما پیچ‌هایی که برای اتصال تابلوهای برق به دیوار استفاده می‌شوند می تواند با LOD 300 نیز مدل شوند.

LOD 350 توسط کمپانی BIMForum با مشارکت AIA AGC ارائه شده است که برای برآوردن الزامات طراحی، هماهنگی با بخش‌های مختلف پروژه، تخصیص فضا و نمایش قطعات برای مونتاژ ضروری است. در حالی که، LOD 400 یک سطح ساخت است که بیشتر جهت تهیه نقشه‌های ساخت برای بخش‌های مختلف استفاده می‌شود.

بعنوان مثال، اگر یک مهندس جهت نمایش سقف و فونداسیون به سطح 100 تا 300 بسنده می‌کند. در حالی که برای ساخت عناصر سازه‌ی فولادی نظیر خرپا و اتصالات به سطح جزئیات 350 تا 400 نیاز است. مواردی که نیاز به نصب دارند با سطح جزئیات LOD 400 خواهد بود تا بتوان اندازه دقیق قطعات را مشخص کرده و براحتی گزارش و اطلاع نهائی را استخراج کرد.

چالش‌های مدل‌سازی با LOD 400

فرایند استفاده و مدل‌سازی اجزا با LOD 400 می‌تواند با چالش‌های مهمی همراه باشد که نمی‌توان از آن‌ها غافل شد. موارد زیر برخی از محدودیت‌های LOD 400 است:

·         زمان و تلاش بیشتر در مقایسه با LOD 300

ساخت مدل با LOD 400 برای یک جزء بسیار زمان‌بر می‌باشد. اگر به اجرا با LOD 400 نیاز باشد لازم است که اجرای موجود اصلاح، کامل‌تر و با جزئیات بالا مدل‌سازی شوند که این امر خود بسیار وقت‌گیر می‌باشد. از طرفی بارگذاری و استفاده از اجرای با LOD 400 زمان‌بر بوده و نیازمند سیستم‌هایی با حافظه و قدرت پردازش بالایی است. اجرا با LOD 400 در مقایسه با LOD 300 بدلیل جزئیات بیشتر به زمان و هزینه‌ی بیشتری جهت هماهنگی بین بخش‌های مختلف نیاز دارند.

·         چالش‌های موجود در روند کار

هنگامی که پس از طراحی اولیه، تغییراتی در طراحی هر قسمت از ساختمان ایجاد شود، ممکن است نیاز باشد که کل فرایند دوباره انجام شود. بعنوان مثال، در LOD 300 معمولاً هنگام ارائه مستندات، تولید کننده تجهیزات ناشناخته بوده و شکل شماتیک با ابعاد تقریبی مدل می‌شوند، بنابراین پس از پیش‌فروش واحد امکان تغییر در تجهیزات وجود دارد. در حالی که با LOD 400، تولیدکننده و نوع تجهیزات مشخص و با ابعاد دقیق مدل می‌شود. بنابراین پس از پیش‌فروش واحد امکان تغییر در تجهیزات وجود ندارد.

مزایای LOD 400

اگرچه در LOD 400 به جزئیات بیشتری در مدل نیاز است که باعث افزایش زمان و هزینه در مدل‌سازی می‌شود، اما از طرفی باعث صرفه جویی و کاهش زمان ساخت می‌شود.

• در LOD 400 با مدل‌سازی دقیق تجهیزات، مکان‌های واقعی و تداخل‌ها مشخص می‌شود و نیاز به برطرف کردن آن در مرحله طراحی به جای مرحله ساخت که اغلب در پروژه‌های با سطح جزئیات پایین‌تر از LOD 300 اتفاق می‌افتد، بررسی می‌شود.
• هنگامی که تجهیزات در محل مورد نظر و مورد توافق تیم طراحی نشان داده شود، می‌توان از ساخت قطعات اضافی اجتناب کرد و از اکثر تغییرات جلوگیری کرد.
• مدل با LOD 400 را می‌توان برای ساخت استفاده کرد، به شرطی که مواردی که در مدل طراحی نشان داده شده است نصب شوند.

مدل‌سازی با LOD 400 در Revit

یکی از تصمیمات مهم برای تیم طراحی A/E، تولید یک مدل طراحی Revit با LOD 400 است. آن‌ها برای برآوردن برنامه‌های پیش روی پروژه و چگونگی کاهش زمان شروع فرآیند ساخت و نصب به این سطح جزئیات نیاز دارند. زیرا مدل با LOD 400 از تداخل‌ها جلوگیری کرده و در زمان و هزینه کار نصب صرفه‌جویی می‌کند. بعنوان مثال، عناصری مانند داکت، تجهیزات مکانیکی، آب گرم و سرد را می‌توان با محل آویزها مدل‌سازی کرد در نتیجه هماهنگی و تشخیص برخورد بدرستی صورت می‌پذیرد.

سریعترین راه برای مدل‌سازی با LOD 400 استفاده از اجزایی است که به راحتی در دسترس هست. نکات زیر می‌تواند در انتخاب این روند کمک کند:

• برای اطلاع از وجود اجزای موجود برای Revit، با تولید کنندگان محصولات تماس بگیرید.
• برای مطابقت با الزامات، اجزای مشابه را از سایت‌های ارائه دهنده محتوای BIM جست و جو کنید.
• اگر با توجه به دو بند فوق اجزای مورد نظر پیدا نشد، اجزا را مدل کنید که معمولا تنها برای 5 درصد اجزا اتفاق می‌افتد.

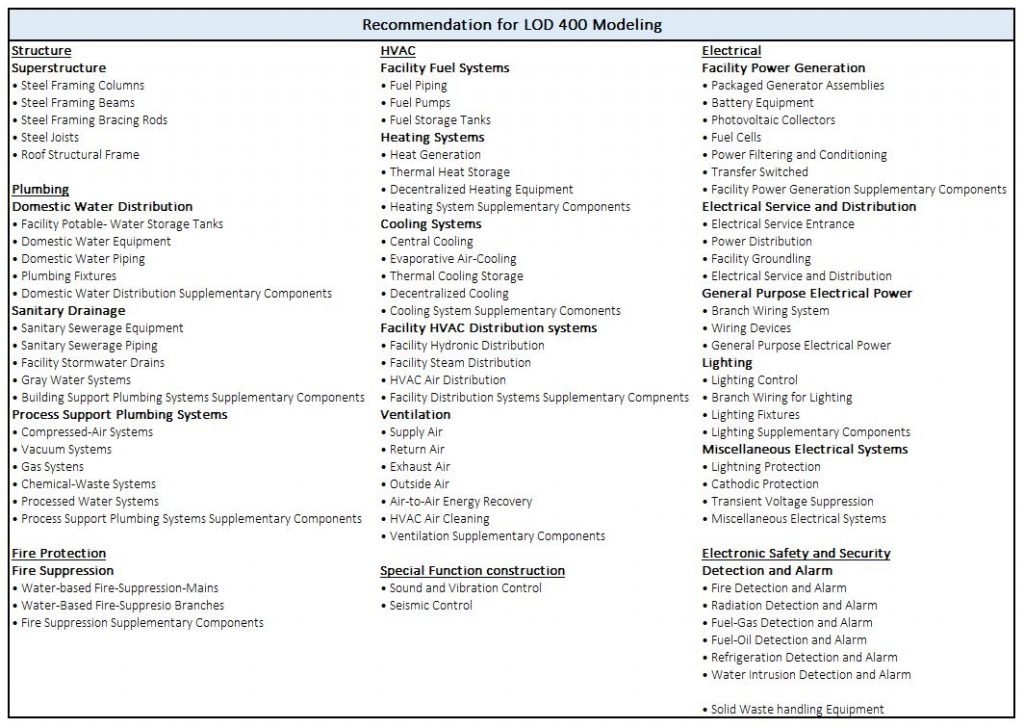

موارد جدول زیر جهت مدل‌سازی با LOD 400  توصیه می‌شود.

سطح جزئیات مدل‌سازی در جریان روش‌های مختلف طراحی و اجرای پروژه

روش‌های طراحی و ساخت جداگانه (تیم ساخت و طراحی جدا هستند)

• تیم طراحی معماری و مهندسی مدارک ساختمانی با LOD 100 تا LOD 300 تولید می‌کنند.
• مدل‌سازی LOD 350 تا LOD 400 توسط پیمانکار عمومی یا پیمانکار فرعی برای تهیه‌ی نقشه‌های ساخت صورت می‌گیرد.

روش‌های طراحی و ساخت با سیستم BIM (تیم ساخت و طراحی جدا هستند)

• تیم طراحی معماری مدارک ساختمانی با LOD 100 تا LOD 300 تولید می‌کند.
• تیم مهندسی تاسیسات و سازه نقشه‌های کارگاهی را با سطح جزئیات LOD 350 تا LOD 400 تهیه می‌کنند.
• مدل ساخت و طراحی به یک مدل واحد تبدیل می‌شوند و عناصر مطابق با مدل ساخت، نصب می‌شوند. مواردی که در هنگام نصب تغییر داده شده‌اند در مدل به‌روزرسانی می‌شوند تا یک مدل ضبط شده چون ساخت به مشتری تحویل داده شود.
